Наилучший результат выравнивания картриджа звукоснимателя достигается с помощью 2-х точечного транспортира. При правильной регулировке игла имеет идеальный радиальный контакт с звуковыми дорожками, а ошибки слежения сведены к минимуму.

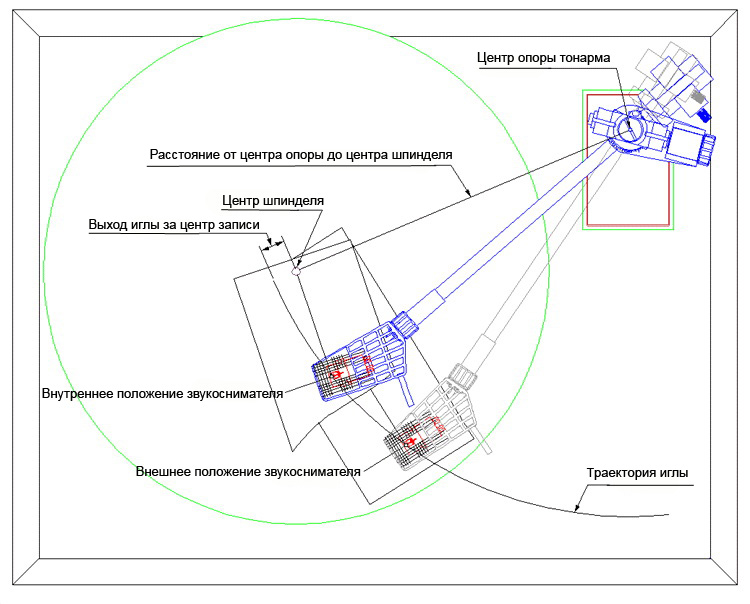

На изображении показано положение двух точек для регулировки относительно друг друга. При регулировке следует поворачивать транспортир, чтобы проверить регулировку относительно каждой точки. Как правильно произвести настройку показано на иллюстрации и описано в тексте расположенном ниже.

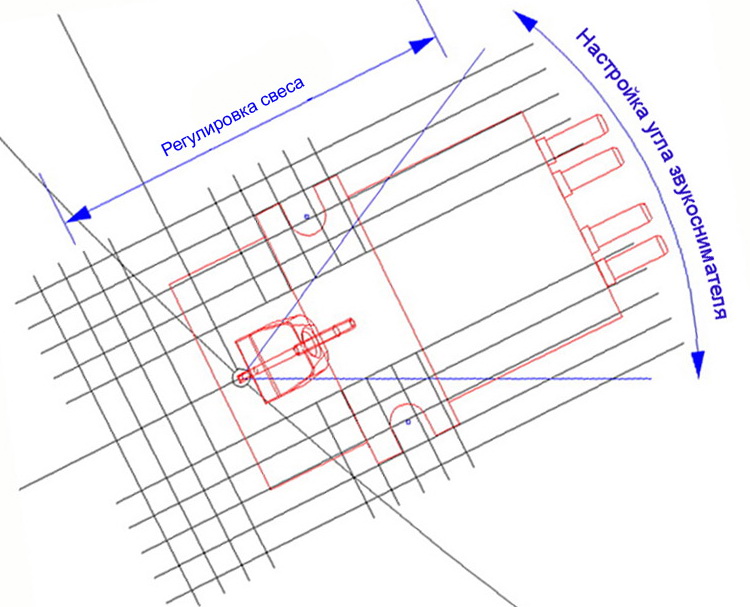

На верхнем изображении показано как следует выполнять корректировку

Чтобы отрегулировать свес, мы должны определить монтажную длину между иглой и опорой тонарма. Как правило, регулировка звукоснимателя осуществляется при помощи винтов крепления картриджа к его гнезду, как и в тонармах Rega, или при помощи перемещения салазок, метод используемый в системе тонарма Thorens TP60. Для регулировки ослабьте крепеж, достаточно, чтобы звукосниматель свободно скользил в любом направлении в пределах гнезда.

Для изменения угла установки, звукосниматель повернуть в гнезде крепления до параллельного выравнивания между консолью и линиями сетки транспортира. Как и при регулировке свеса, следует ослабить крепеж,  чтобы можно было произвести регулировку, выбрав правильное положение.

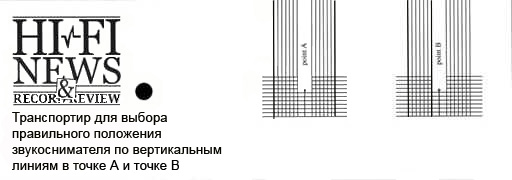

Если транспортир имеет зеркальную поверхность, можно будет визуально оценить правильность параллельного выравнивания между консолью и сеткой транспортира. Однако, если транспортир изготовлен из бумаги, то возможно, придется удовлетвориться согласованием сторон корпуса картриджа по параллельным линиям сетки транспортира. При регулировке используйте хорошее освещение.

Для точной настройки дважды проверьте положение звукоснимателя с использованием транспортира, только потом затяните винты крепления.

1) Cпособ выравнивания звукоснимателя по двум точкам при помощи транспортира является наилучшим. Применение этого способа потребует некоторого усреднения значения угла между двумя точками, но игла должна занять точный центр по отношению к нулевым точкам.

2) Если очевидно, что игла не будет согласована выше описанным способом, то это возможно по двум причинам. Первая причина может быть наличие неадекватных монтажных отверстий. Картридж не может быть свободно перемещен вперед для достижения нулевой точки. Обычно это происходит при использовании транспортира Baerwald. При помощи транспортира Baerwald выравнивание имеет больше значения свеса. Рекомендуется всякий раз использовать выравнивание Baerwald, для достижения минимальной погрешности при регулировании значений отслеживания ошибки, однако если понадобится для некоторых комбинаций тонармов и звукоснимателей, можно использовать различные транспортиры.

Второй причиной может быть неправильное определение монтажного расстояния. Обычно это происходит, когда после измерения тонарм подвергался последующей регулировке, или если на проигрывателе был неправильно установлен другой тонарм.

3 ) Эта страница предназначена для простого оперативного руководства по использованию 2-х точечного транспортира. Целью этой страницы не является попытка объяснить разницу между различными теориями выравнивания.
